Umbau einer Johnson Anniversary Les Paul auf Gibson Pickups:
Step 1

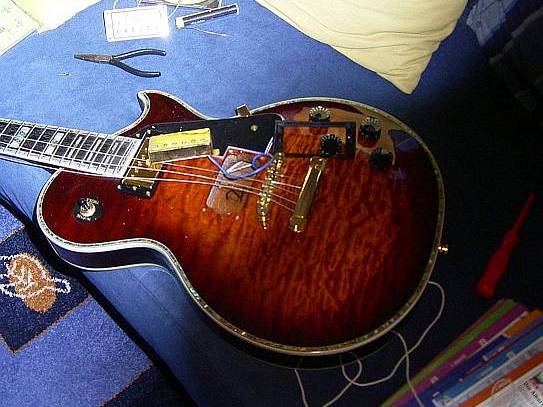

Teile und Werkzeug zurechtlegen, sowie eine weiche, reißfeste Schnur ca. 30 cm lang
Step 2

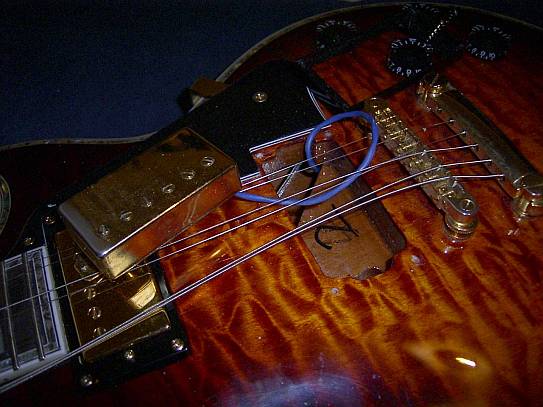

Die Saiten müssen nicht unbedingt ganz runter
Step 3

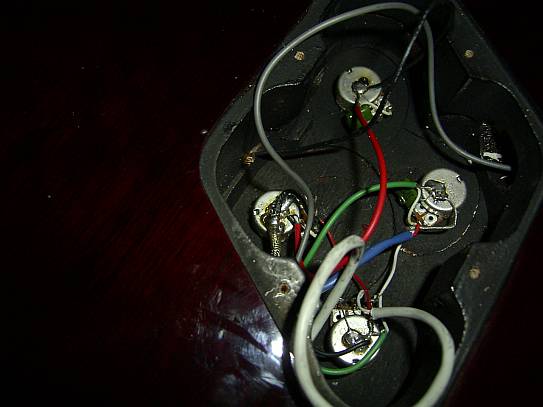

hintere Elektronikabdeckung abheben und ansehen. Der Hals-Pickup hat eine rote
Zuleitung, der Steg-Pickup eine blaue (ich habe hier den Hals-PU schon ersetzt)
Step 4
Zuleitung ablöten und die Schnur mit einer Schlinge befestigen.
Testen auf Zug, ob es hält!
Step 5

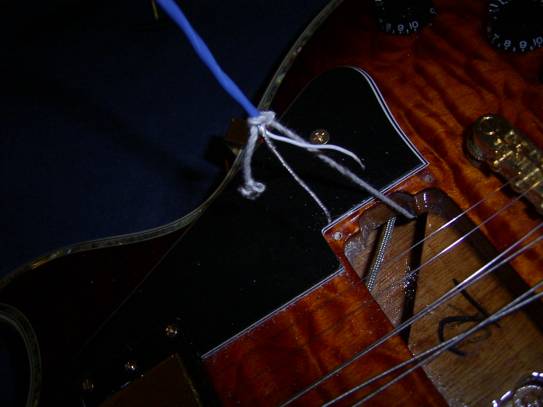

Den Tonabnehmer vorsichtig rausziehen, ohne daß unsere Zugschlinge abgeht(!)
Step 6

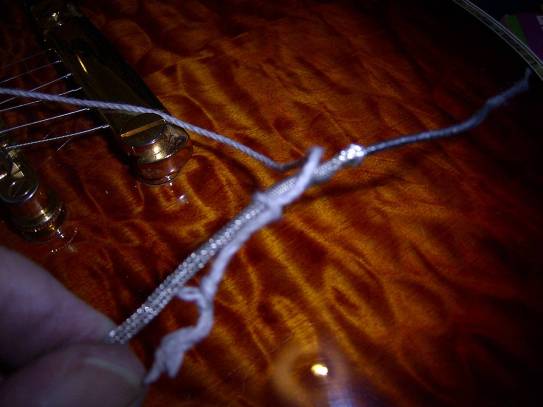

Das Kabel des neuen Gibson-Tonabnehmers in die Schlinge knoten und das Ende
mit Gefühl(!) durchziehen
Step 7
Voila! Die halbe Miete. Jetzt noch den Schirm des Gibson Kabels auf das
Gehäuse des Volumen-Potis löten (keine Angst, ist lötfest) und die
Tonaderseele an das heiße Ende des zugehörigen Klangregel-Potis löten.
Saiten in den Steg einhängen, damit sie nicht reißen und kurz stimmen.
Jetzt einen kurzen elektrischen Test am Übungsamp und bei Erfolg zumachen.
Hörbeispiele vorher / nachher
Bei Mißerfolg diese Anleitung nochmal überprüfen.
Viel Glück!
Helmut
